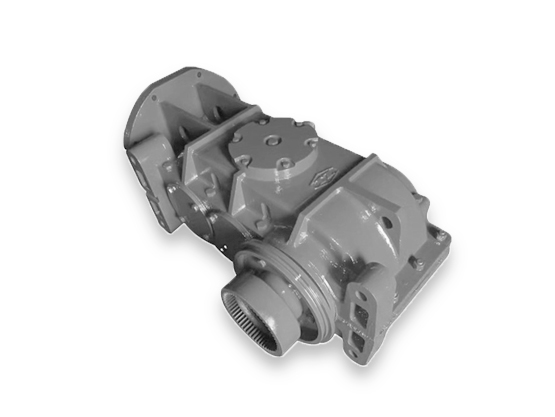

40T型矿用刮板输送机(JS40型)减速机技术参数
减速级别1、2、3级
1、齿数 11 29 17 54 15 44
2、模数 m3=7.75 mn=5 m=7
3、螺旋面 36o0 21 12o46
4、旋向 左 右 右 左
5、传动比 i1=2．6364 i2=3．1765 i3=2．9333
6、总传动比 i总=22．24
JS40减速机性能特点：
1. 中心距、公称传动比等主要参数均已优化设计，主要零部件互换性好。
2. 齿轮均采用合金钢经渗碳、淬火而成，齿面硬度达HRC54-62。
3. 体积小、重量轻、精度高、承载能力大、效率高、寿命长、性高、传动平稳、噪声低。
减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。在组装减速器时，调整接触区和齿侧间隙是一项比较细致的工作，调整时应该按规定调整，认真负责，一丝不苟，才能保证齿轮正确的啮合，以延长齿轮的使用。
